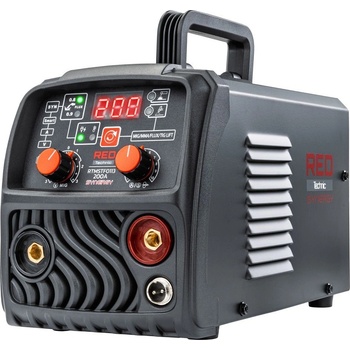

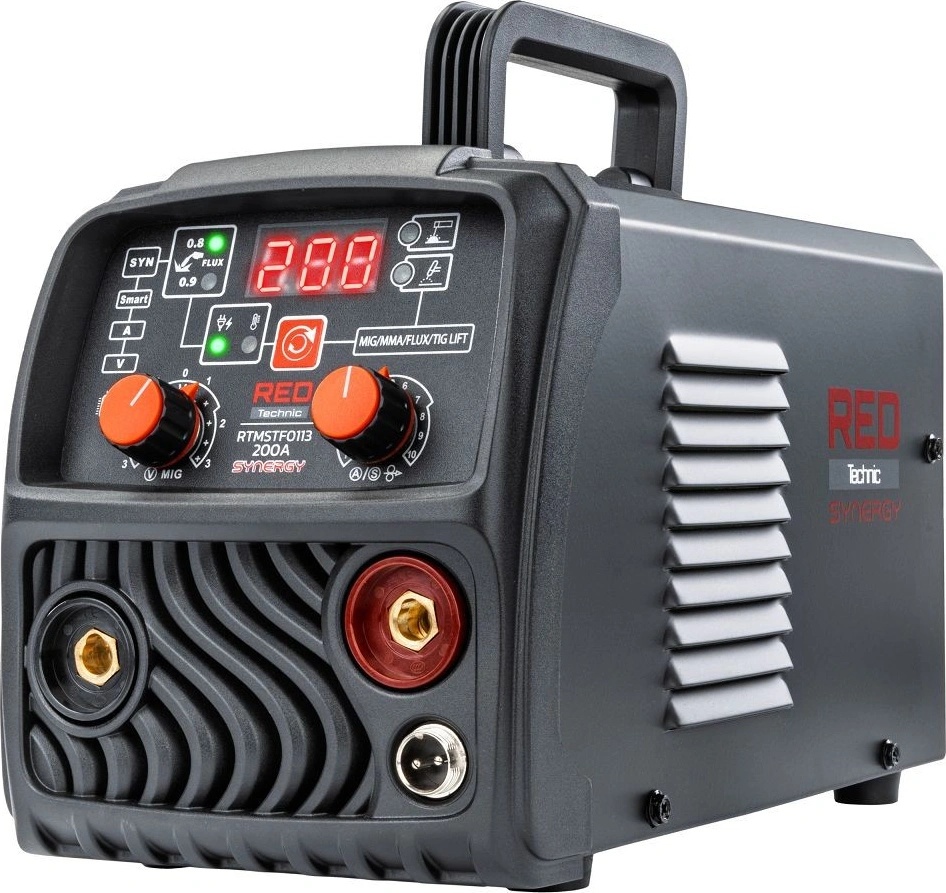

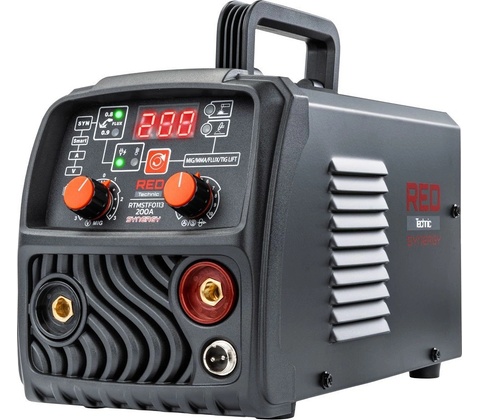

RED Technic RTMSTF0113

• TECHNICKÉ ÚDAJE
  • model:  RTMSTF0113
  • napájanie:  230 V / 50 Hz
  • Príkon TIG-LIFT:  3,9  kVA
  • Príkon MMA:  5,9 kVA
  • metódy zvárania:  FCAW FLUX / MMA / TIG-LIFT
  • FCAW rozsah zváracieho prúdu 0,8:  35 - 200 [A]
  • FCAW rozsah zváracieho prúdu 0,9:  50 - 200 [A]
  • Rozsah zváracieho prúdu MMA:  20 - 200 [A]
  • Rozsah zváracieho prúdu TIG:  15 - 200 [A]
  • pracovný cyklus zváracieho prúdu 100%:  (FCAW / TIG-LIFT - 155 A)
  • pracovný cyklus zváracieho prúdu 60%:  (FCAW - 210 A)
  • pracovný cyklus zváracieho prúdu 100%:  (MMA - 155 A)
  • pracovný cyklus zváracieho prúdu 60%:  (MMA - 200 A)
  • priemery podporovaných drôtov:  0,8 / 0,9 [mm] - samotienenie
  • priemery podporovaných elektród:  1,6 mm - 4 mm
  • FCAW zváracie napätie:  15,5 - 24 [V]
  • Zváracie napätie MMA / TIG:  20,8 - 28 [V]
  • prevádzkové režimy:  synergické
  • podporované cievky drôtu:  max
  • Trieda izolácie:  F
  • ochrana siete:   25 A
  • stupeň ochrany:  IP21S
  • rozmery:  29x15x24 [cm] (dĺžka / šírka / výška)
  • hmotnosť zváračky:  3,7  kg
• SET OBSAHUJE
  • držiak hmoty (-):  200 cm
  • Držiak elektródy MMA (+):  200 cm / priemer zástrčky 9 mm 16-25
  • zvárací držiak (na drôt):  250 cm
  • kontaktné hroty:  2x 0,9; 1x 0,8 [mm]
  • zvitok (obojstranný) nosný drôt:  0,8 mm a 0,9 mm; Typ U
  • kefa s kladivom
  • 2x  samotieniaci drôt (tavidlo)  typ E71T-GS 0,8 mm - 0,45 kg
  • návod na použitie v poľštine
  • univerzálny kľúč
  • originálne balenie

VŠESTRANNÉ POUŽITIE A VÝKON

Zváračka RED TECHNIC umožňuje  efektívne zváranie rôznych materiálov so širokým rozsahom hrúbok.  Vďaka IGBT tranzistorovej technológii zaisťuje nižšiu spotrebu energie, stabilný zvárací prúd a vynikajúcu charakteristiku oblúka.

JEDNODUCHÝ A INTUITÍVNY OVLÁDACÍ PANEL

Moderný  ovládací panel umožňuje rýchly prístup ku všetkým funkciám,  zvyšuje ergonómiu a efektivitu práce.

VYNIKAJÚCA KVALITA KĹBOV VĎAKA SYNERGII

Funkcia synergického zvárania automaticky volí prevádzkové parametre, čo zaručuje  najvyššiu kvalitu zvarov , najmä v prípade nehrdzavejúcej ocele a hliníka.

STABILITA A EFEKTÍVNOSŤ VĎAKA IGBT

IGBT tranzistory spájajú výhody vysokého napätia, rýchlosti spínania a jednoduchého ovládania, čo  zaisťuje stabilitu zváracieho prúdu,  nižšiu hmotnosť zariadenia a  energetickú účinnosť.

MODERNÉ FUNKCIE PODPORUJÚCE ZVÁRANIE

• HOT START:  Dočasne zvyšuje prúd pre ľahké zapálenie oblúka.
• ANTI STICK:  Zabraňuje prilepeniu elektródy k materiálu.
• ARC FORCE:  Stabilizuje oblúk a umožňuje zváranie s rôznymi hĺbkami prieniku.

ÚPLNÁ KONTROLA A ZABEZPEČENIE

Zariadenie je vybavené  prehľadným LCD displejom , chladiacim ventilátorom, elektronickými systémami a tepelným senzorom na ochranu pred prehriatím.

PRACOVNÝ KOMFORT A FLEXIBILITA

Možnosť použitia samotieniacich drôtov eliminuje potrebu použitia ochranných plynov. 2-kladkový  podávač zaručuje presné podávanie drôtu  bez prekĺznutia. ĽAHKÝ A MOBILNÝ DIZAJN

Kompaktný dizajn a sklopná rukoväť z odolného plastu  umožňujú jednoduché premiestňovanie zariadenia,  vďaka čomu je ideálne na použitie v rôznych podmienkach.

TECHNOLÓGIA SYNERGIE

Ďalší pracovný komfort a výhody poskytujú:

• Synergický režim  - funkcia, ktorá umožňuje nastaviť automatický výber parametrov
• Nie je potrebné používať ochranné plyny  - vhodné pri použití samotieniacich drôtov

SYSTÉM PODÁVANIA DRÔTU 2-kladkový podávač umožňuje  presné podávanie zváracieho drôtu,  čím sa eliminuje jeho kĺzanie.

MOBILITA ZARIADENIA Ľahké prevedenie so sklopnou rukoväťou  z odolného plastu  umožňuje jednoduché premiestňovanie celého zariadenia.

VSTAVANÝ 3'' TURBO VENTILÁTOR

Vďaka masívnemu ventilátoru s ložiskami sa stroj   pri tepelnom preťažení veľmi rýchlo ochladí .

KONVERTORY IGBT POSLEDNEJ GENERÁCIE

Vlastnosťou, ktorá odlišuje túto zváračku od konkurenčných strojov, sú IGBT prevodníky poslednej generácie, ktoré  zaisťujú nízku hmotnosť zariadenia a vysokú spoľahlivosť.

Kvalitné IGBT tranzistory použité v prevodníku umožňujú hladký zvar a výrazné zníženie počtu rozstrekov.

VÝKON A SCHOPNOSTI

Vysoká účinnosť a efektívne chladenie

Vďaka použitiu IGBT tranzistorovej technológie je účinnosť zariadenia až 60%.

Plne automatický posuv drôtu.

MOŽNOSTI ZVÁRANIA

FCAW ZVÁRANIE

Zváranie pomocou samotieneného oblúkového zvárania (FCAW) je priemyselný proces s mnohými aplikáciami.  Primárne vyrába svoj vlastný štít, ktorý pomáha chrániť oblúk, vyrovnáva sa s nečistotami na oceli a vytvára rýchlo tuhnúcu trosku na zvarovom kove.

KDE SA POUŽÍVA METÓDA ZVÁRANIA?

Zváracie procesy FCAW je možné použiť mimoriadne univerzálne. Používajú sa okrem iného v kovospracujúcom priemysle, pri stavbe oceľových konštrukcií a nádrží, v lodiarstve a v automobilovom priemysle. Procesy FCAW umožňujú zváranie prvkov z rôznych materiálov, s rôznymi hrúbkami a geometriami.

VÝHODY FCAW ZVÁRANIA:

• vonkajšie zváranie, keďže prášok poskytuje ochranu proti oxidácii zvaru.
• vysoká účinnosť tavenia,
• žiadna rýchlostná cesta,
• jednoduché zapálenie zváracieho oblúka,
• dobrá vhodnosť pre mechanizované a automatizované zváranie,
• vysoká rýchlosť zvárania s dobrou kvalitou zvaru,
• dobrá vhodnosť na použitie v nútených a náročných polohách,
• nízke náklady na spojivá.

MMA ZVÁRANIE

Oblúkové zváranie obalenou elektródou sa nazýva aj  metóda MMA (Manual Arc Welding)  a je najstaršou a najuniverzálnejšou metódou oblúkového zvárania.

Metóda MMA využíva obalenú elektródu, ktorá pozostáva z kovového jadra pokrytého stlačeným povlakom.  Medzi koncom elektródy a zváraným materiálom vzniká elektrický oblúk. Oblúk sa zapáli dotykom dotykom konca elektródy na zváraný materiál. Elektróda sa roztaví a kvapky roztaveného kovu elektródy sa prenesú cez oblúk do roztaveného kúpeľa zváraného kovu, pričom po ochladení vytvoria zvar. Zvárač posúva elektródu pri jej tavení k zváranému predmetu tak, aby udržal konštantnú dĺžku oblúka a zároveň posúva jej taviaci koniec pozdĺž zváracej línie. Povlak taviacej sa elektródy uvoľňuje plyny, ktoré chránia tekutý kov pred vplyvom atmosféry a následne tuhne a vytvára na povrchu bazéna trosku, ktorá chráni tuhnúci zvarový kov proti vplyvom prostredia. Po oddialení elektródy od obrobku sa elektrický oblúk zastaví a proces zvárania sa preruší. Po položení jednej guľôčky treba trosku mechanicky odstrániť.

Základný rozdiel oproti iným metódam zvárania je v tom, že pri  metóde MMA sa elektróda skracuje.  Pri metódach TIG a MIG/MAG zostáva dĺžka elektródy nezmenená a vzdialenosť medzi rukoväťou a zváraným prvkom je konštantná. Pri metóde MMA, aby sa udržala konštantná vzdialenosť medzi elektródou a zvarovým kúpeľom, musí byť držiak elektródy neustále posúvaný smerom k zváranému prvku, čo znamená, že zručnosti zvárača zohrávajú osobitnú úlohu.

TIG ZVÁRANIE

Zváranie TIG je metóda, ktorá  umožňuje získať zvary najvyššej kvality . Zvárací oblúk žiari medzi vysokoteplotnou, netaviteľnou volfrámovou elektródou a obrobkom. Inertný plyn, ktorý dáva metóde názov, vytvára atmosféru bez kyslíka a zabraňuje chemickým reakciám v kvapalnom zvarovom kúpeli. Výsledkom sú hladké, rovnomerné spoje bez pórov. Viazadlo sa podáva ručne alebo z podávača drôtu.

TIG zváranie je možné pre všetky zvárateľné kovy.  Najväčšou oblasťou použitia sú nehrdzavejúce ocele a neželezné kovy, ako je  hliník, meď a mosadz.  TIG sa primárne používa na vytvorenie koreňového prechodu zvaru, pretože zvary sú čisté a bez pórov, a preto dobre odolávajú dynamickému zaťaženiu.
