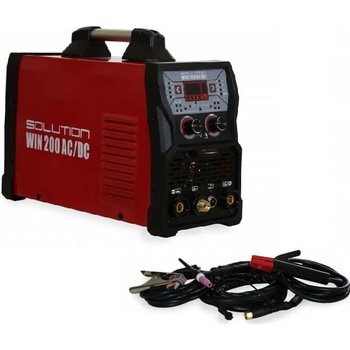

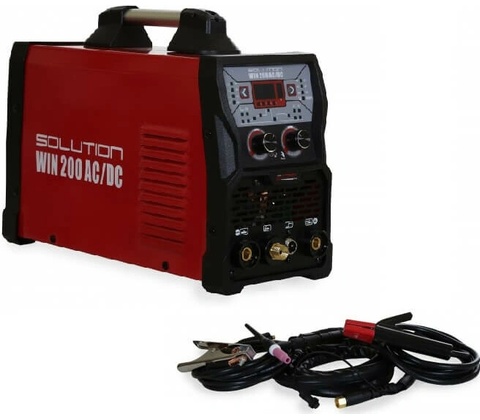

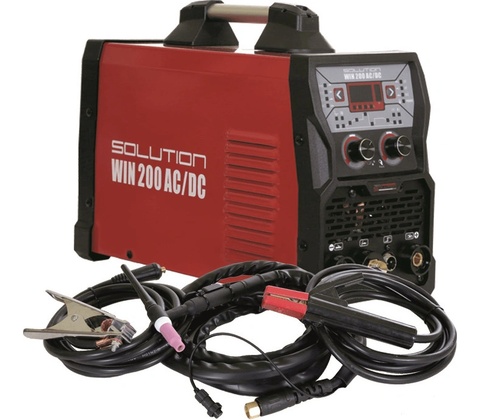

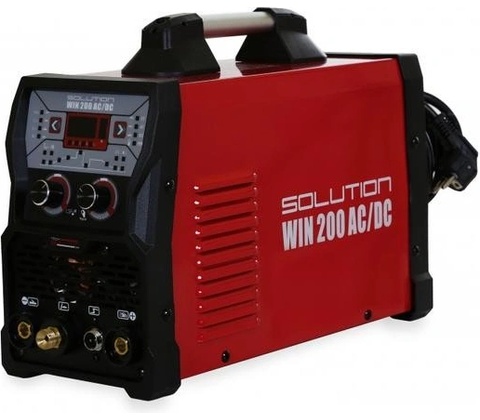

Solution WIN 200 AC/DC

WIN 200 AC/DC, je jednofázový kompaktný pulzný zvárací invertor určený pre zváranie TIG-om, v módoch zvárania TIG DC, TIG DC Pulz, TIG AC/DC a doplnkovo aj MMA. Umožňuje vysokokvalitné zváranie netaviacou sa volfrámovou elektródou v ochrannej atmosfére plynu a to:

• hliníka a jeho zliatin (striedavým prúdom v móde TIG AC/DC)
• ocele a nereze (jednosmerným prúdom TIG DC, alebo jednosmerným pulzujúcim prúdom TIG DC Pulz).

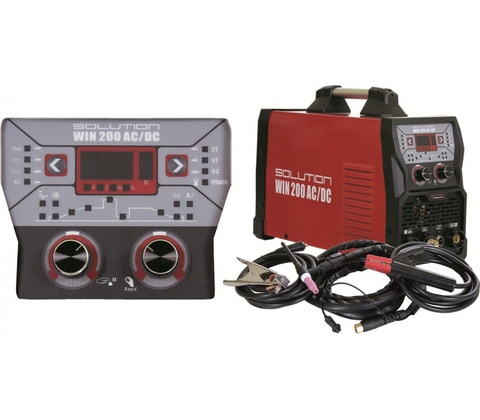

Všetky potrebné parametre si viete nastaviť na prehľadnom ovládacom paneli s intuitívnym ovládaním. Odskúšané nastavenia si potom môžete uložiť až do šiestich pamäťových miest a mať ich tak neustále pred pripravené pre opakujúce sa zváračské práce. K dispozícii sú aj režimy spúšťania zvárania 2T alebo 4T.

Prednosti zváračky

• Malé rozmery a malá hmotnosť, pevná rukoväť.
• Jednoduché ovládanie a orientácia v zadávaných parametroch. Želaný mód zvárania si vyberáte jedným tlačidlom v postupnosti. Celý pracovný cyklus je graficky znázornený a jeho jednotlivé fázy sú označené LED indikátorom. Vďaka tomu viete presne ktorý parameter práve nastavujete a aká je jeho veličina (prúd v [A], čas v [S], frekvenciu v [Hz] a časť z hodnoty v [%]. Na nastavovanie slúži dvojica otočných gombíkov a jeden troj-miestny zobrazovač (LED displej). Druhým tlačidlom si vyberiete režim spúšťania zváracieho cyklu 2T, alebo 4T.
• Počas priebehu zvárania vás ovládací panej informuje o tom v akej fáze cyklu zvárania sa práve nachádzate, aká je jeho práve nastavená hodnota. V prípade času predfuku a dofuku sa spúšťa odpočítavanie a pri nábehu a dobehu prúdu sa zobrazuje nábeh resp. klesanie hodnoty prúdu.
• Spoľahlivé bezdotykové vysoko-frekvenčné (HF) zapaľovanie elektrického oblúka Nie je tak potrebné dotýkať sa zváraného materiálu čím sa tak vyhneme možnému poškodeniu zváracej elektródy od žeravého kovu.
• Signalizácia automatického vypnutia zváračky v prípade prehriatia a automatické spätné zapnutie po vychladení ventilátorom (cca 2 - 3 minúty).

Prehľad a význam jednotlivých parametrov pri zváraní metódou TIG

Proces - nastavenie požadovaného zváracieho procesu, TIG DC, TIG DC Pulz, TIG AC/DC, MMA.

Predfuk plynu - nastavenie času v rozsahu 0 - 3 sek. (Používa sa pre naplnenie horáka plynom pred zváraním, aby bolo možné začať zvárať už v ochrannej atmosfére plynu).

Štartovací prúd - nastavovanie veľkosti prúdu pre zapálenie elektrického oblúka (10 - 200 Amp).

Nábeh zváracieho prúdu - nastavenie času v rozsahu 0 - 10 sek. (Pre zabránenie poškodenia netaviacej sa elektródy a zabezpečenie mäkkého štartu zvárania).

Zvárací prúd - nastavenie hlavného zváracieho prúdu pri metóde TIG DC (10 - 200 Amp.).

Špičkový prúd - nastavenie prúdu pri metóde TIG DC Pulz (10 - 200 Amp.).

Dobeh prúdu - nastavenie času v rozsahu 0 - 10 sek. (Používa sa pre zmenšovanie zváracieho prúdu pred vypnutím. Umožní užívateľovi vyplniť kráter, ktorý by sa vytvoril na konci zvarovej húsenice.).

Koncový prúd - ukončí sa zváranie (regulačný rozsah 10-200A)

Dofuk plynu - nastavenie času v rozsahu 1 - 10 sek. (Čas nevyhnutný pre fúkanie ochranného plynu po ukončení zvárania pre chránenie zvarového kúpeľa a ochranu netaviacej sa elektródy. Zvyčajne by mala zostať po ukončení dofuku šedej farby.).

Frekvencia pulzovania - nastavenie pri metóde TIG DC Pulz v rozsahu 10 - 90%. (Slúži na zníženie vneseného tepla do zváraného materiálu a zúženie zvarového kúpeľa pre hlbší prievar pri väčších hrúbkach zváraného materiálu.).

Šírka pulzu - nastavenie (zaťažovateľ) pri zváraní TIG DC Pulz  v rozsahu regulácie 10 - 90%.

Nastavenie frekvencie TIG AC - nastavenie v rozsahu 20 - 200Hz. (V tejto frekvencii sa mení kladné a záporné napätie na volfrámovej elektróde čo rozbíja izolačný oxid na tavenine.).

Nastavenie vyváženia TIG AC - nastavenie v rozsahu  -40% do +40%. (Číslo vyjadruje percentuálny podiel zápornej časti periódy ku celkovému času periódy. V priebehu kladnej časti periódy prebieha odstraňovanie izolačného oxidu z povrchu kúpeľa. V zápornej časti periódy prebieha k prenosu tepla do zváraného kusa čo umožňuje jeho zváranie. Malé vyváženie zvyšuje čistenie od oxidu a veľké vyváženie zvyšuje prenos tepla do zváraného kusa.). 2T, 4T - nastavenie režimu spúšťania zváracieho cyklu. (2T dvojtakt - stlačením spínača horáka stroj začne zvárať, uvoľnením spínača horáka stroj prestane zvárať. 4T štvortakt - stlačením spínača horáka stroj začne zvárať a po jeho uvoľnení bude pokračovať. Pre skončenie zvárania je potrebne opäť stlačiť a uvoľniť spínač horáka.).

Použitie zváračky

• Pre možnosť zvárania v režime TIG AC, je zváračka veľmi vhodná pre zváranie hliníka a jeho zliatin.
• Pre možnosť zvárania v režime TIG DC Pulz, je vhodná najme pre zváranie tenkých plechov, trubiek, potrubí.
• Pre možnosť nastavenia "mäkkého nábehu a dobehu" zváracieho prúdu je zváračka veľmi vhodná pre zváranie v polohách (hlavne potrubia).
• Všestranné využitie pre výrobu, opravy i domácich majstrov.
• Vhodná pre ľahké až stredné náročné práce.

Balenie obsahuje

• Zvárací horák TIG (4 metrový)
• Držiak elektród (kábel 3 metrový)
• Ukostrovacia svorka (kábel 3 metrový)
• Príslušenstvo k horáku: hubica (priemer 4, 5, 6 mm), klieštiny (1,6 a 2,0 mm), držiak klieštin, zadný uzáver - dlhý.
